环氧树脂作为一种力学性能和热性能优异的热固性树脂，广泛应用于海洋领域中的防污涂料、轻质高强复合材料以及水下粘合剂等一系列环氧树脂基复合材料。由于传统环氧树脂稳定的三维交联网络，使其难以化学降解，造成环氧树脂基复合材料的环境污染以及高附加值填料的资源浪费，因此对环氧树脂的交联网络中引入易降解的化学键可以实现化学降解，减少环境污染并回收高附加值填料。但是，仅仅引入易降解的化学键，未改变环氧树脂本身的疏水特性，因此实际降解过程无法避免有机溶剂的使用，容易造成二次污染。基于此，在含有易降解化学键的环氧树脂基础上引入亲水性的金属盐，不仅可以与易降解化学键形成配位结构，而且可以在水相环境中降解。这有利于环氧树脂在达到使用寿命后，可直接在海水里降解，并回收高附加值填料，对可持续发展具有重要意义。为实现环氧树脂水相降解的功能，本科研团队通过醋酸锌配位席夫碱获得环氧单体，并在胺固化剂作用下形成既具有配位结构又具有三维交联网络的高强度环氧树脂。该环氧树脂通过锌盐的引入，不仅改变了亲疏水性，同时也实现了水相降解以及海水降解的功能。

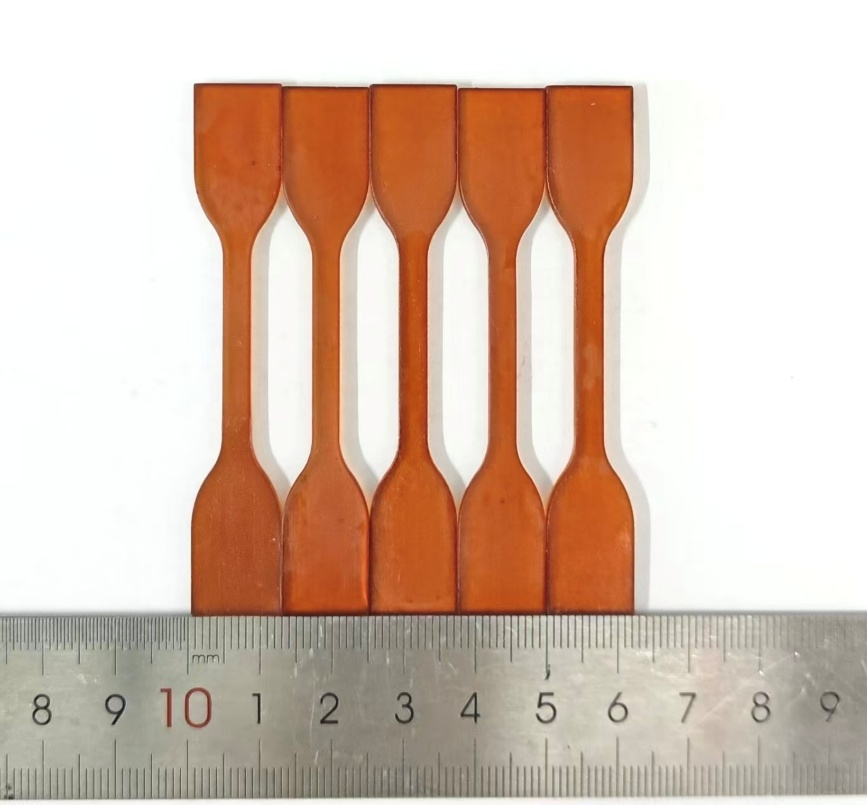

样品性能：

① . 平均拉伸强度：66.24 ± 10.32 MPa

② . 平均最大断裂伸长率：5.19 ± 0.82 %

③ . 平均拉伸模量：2.09 ± 0.20 Gpa

④ . 玻璃化转变温度：95.9 °C

⑤ . 初始热分解温度：244.1 °C

⑥ . 去离子水可降解，140 天后的最大质量损失率为45%

⑦ . 可海水降解，140 天后的最大质量损失率为35%
